OSI 7 LAYER DAN FUNGSI MASING-MASING LAYER

Posted on November 24

OSI 7 Layer

1.   Pengertian OSI7 Layer

Model Open Systems Interconnection (OSI) diciptakan oleh InternationalOrganization for Standardization (ISO) yang menyediakan kerangka logika terstruktur  bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard inidikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringanyang berbeda secara efisien.Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer.Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual.Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringanmemahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data.Termasuk jenis-jenis protoklol jaringan dan metode transmisi. Model dibagi menjadi 7layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard

Cara Kerja OSI Layer

Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus melewatike-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai physical layer, kemudiandi sisi penerima, data tersebut melewati layer physical sampai aplikasi. Pada saat datamelewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dicopot sesuai dengan layernya. Dari masing-masing layer mempunyai tugas tersendiri demi kelancaran data yang akan dikirimkan.

2.   Sejarah singkat model Osi7 Layer

Dahulu pada era 70-an, banyak perusahaan software yang membuat System Network Architektur (SNA), yang antara lain IBM, Digital, Sperry, burough dsb.

Tentunya masing-masing perusahaan tersebut membuat aturan-aturan, sendiri yang satu sama lain tidak sama, misalkan IBM mengembangkan SNA yang hanya memenuhi kebutuhan komputer-komputer menggunakan SNA produk IBM ingin dihubungkan dengan SNA produk digital tentunya tidak bisa, hal ini disebabkan protokolnya tidak sama . Analoginya, misalkan anda berbicara dengan bahasa Jawa, tentunya akan dimengerti pula orang lain yang juga bisa berbahasa Jawa, misalkan anda berbicara dengan orang sunda, apakah bahasa anda dapat diterima oleh orang tersebut?? tentunya tidak? masalah ini bisa diselesaikan jika anda berbicara menggunakan bahasa standar yang tentunya bisa dimengerti lawan bicara anda.

Menghadapi kenyataan oini, kemudian The International Standard Organization (ISO) pada sekitar tahun 1980-an, meluncurkan sebuah standar model referensi  yang berisi cara kerja serangkaian protokol SNA. model referensi ini selanjutnya dinamakan Open System Interconnection (OSI).

Model Referensi OSI terdiri dari 7 buah bagian / layer yang masing-masing layer mempunyai tugas sendiri-sendiri. dikarenakan OSI terdiri dari 7 macam layer, maka model referensi OSI seringkali disebut OSI 7 Layer.

Tujuan OSI7 Layer

Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan  memahami.

Fungsi dari tiap‐tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenisjenis protoklol jaringan dan metode transmisi.

Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing‐masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard

3.      Pembagian OSI7 Layer



a.               Physical Layer.

Ini adalah layer yang paling sederhana yang berkaitan dengan electrical (dan optical)koneksi antar peralatan. Data biner dikodekan dalam bentuk yang dapat ditransmisimelalui media jaringan, sebagai contoh kabel, transceiver dan konektor yang berkaitandengan layer Physical. Peralatan seperti repeater, hub dan network card adalah berada pada layer ini. Fungsi physical layer antara lain : Untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit,arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network InterfaceCard (NIC) dapat berinteraksi dengan media kabel atau radio.  Cotoh dari physical layer : Hub

      Network components:

o   Repeater

o   Multiplexer

o   Hubs(Passive and Active)

o   TDR

o   Oscilloscope

o   Amplifier

Protocols:

o   IEEE 802 (Ethernet standard)

o   IEEE 802.2 (Ethernet standard)

o   ISO 2110

o   ISDN

a.       Data-link layer

Layer ini sedikit lebih “cerdas” dibandingkan dengan layer physical, karenamenyediakan transfer data yang lebih nyata. Sebagai penghubung antara medianetwork dan layer protocol yang lebih high-level, layer data link bertanggung-jawab pada paket akhir dari data binari yang berasal dari level yang lebih tinggi ke paketdiskrit sebelum ke layer physical. Akan mengirimkan frame (blok dari data) melaluisuatu network. Ethernet (802.2 & 802.3), Tokenbus (802.4) dan Tokenring (802.5)adalah protocol pada layer Data-link. Fungsi data-link layer antara lain: Untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebutsebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MACAddress), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge,repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level inimenjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan MediaAccess Control (MAC).

Contoh dari link layer : NIC / LAN Card

      Network components:

o   Bridge

o   Switch

o   ISDN Router

o   Intelligent Hub

o   NIC

o   Advanced Cable Tester

      Protocols:

      Media Access Control: Communicates with the adapter card and  Controls the type of

      media being used:

o   802.3 CSMA/CD (Ethernet)

o   802.4 Token Bus (ARCnet)

o   802.5 Token Ring

o   802.12 Demand Priority

Logical Link Control

o   error correction and flow control

o   manages link control and defines SAPs

a.       Network Layer

Tugas utama dari layer network adalah menyediakan fungsi routing sehingga paketdapat dikirim keluar dari segment network lokal ke suatu tujuan yang berada padasuatu network lain. IP, Internet Protocol, umumnya digunakan untuk tugas ini. Protocollainnya seperti IPX, Internet Packet eXchange. Perusahaan Novell telah memprogram protokol menjadi beberapa, seperti SPX (Sequence Packet Exchange) & NCP (NetwareCore Protocol). Protokol ini telah dimasukkan ke sistem operasi Netware. Fungsi network layer antara lain: Untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dankemudian melakukan routing melalui internetworking dengan menggunakan router danswitch layer-3. Contoh dari Network Layer : B-router

Network component

o   Bridge

o   Switch

o   ISDN Router

o   Intelligent Hub

o   NIC

o   Advanced Cable Tester

Protocols

o   IP; ARP; RARP, ICMP; RIP; OSFP;

o   IGMP;

o   IPX

o   NWLink

o   NetBEUI

o   OSI

o   DDP

o   DECnet

a.       Transport Layer

Layer transport data, menggunakan protocol seperti UDP, TCP dan/atau SPX(Sequence Packet eXchange, yang satu ini digunakan oleh NetWare, tetapi khususuntuk koneksi berorientasi IPX). Layer transport adalah pusat dari mode-OSI. Layer inimenyediakan transfer yang reliable dan transparan antara kedua titik akhir, layer ini juga menyediakan multiplexing, kendali aliran dan pemeriksaan error sertamemperbaikinya. Fungsi transport layer antara lain: Untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima.Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengansukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yanghilang di tengah jalan.  Contoh dari transport layer : B-router

Network components:

o   Gateway

o   Advanced Cable Tester

o   Brouter

Protocols:

o   TCP, ARP, RARP;

o   SPX

o   NWLink

o   NetBIOS / NetBEUI

o   ATP

a.       Session Layer

Layer Session, sesuai dengan namanya, sering disalah artikan sebagai prosedur logon pada network dan berkaitan dengan keamanan. Layer ini menyediakan layanan ke dualayer diatasnya, Melakukan koordinasi komunikasi antara entiti layer yangdiwakilinya. Beberapa protocol pada layer ini: NETBIOS: suatu session interface dan protocol, dikembangkan oleh IBM, yang menyediakan layanan ke layer presentationdan layer application. NETBEUI, (NETBIOS Extended User Interface), suatu pengembangan dari NETBIOS yang digunakan pada produk Microsoft networking,seperti Windows NT dan LAN Manager. ADSP (AppleTalk Data Stream Protocol).PAP (Printer Access Protocol), yang terdapat pada printer Postscript untuk akses pada jaringan AppleTalk. Fungsi session layer antara lain: Untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan.Selain itu, di level ini juga dilakukan resolusi nama. Dan juga mengendalikan dialogantar aplikasi. Contoh dari Session layer: Gateway.

Network components:

o   Gateway

Protocols:

o   NetBIOS

o   Names Pipes

o   Mail Slots

o   RPC

b.      Presentation Layer

Layer presentation dari model OSI melakukan hanya suatu fungsi tunggal: translasidari berbagai tipe pada syntax sistem. Sebagai contoh, suatu koneksi antara PC danmainframe membutuhkan konversi dari EBCDIC character-encoding format ke ASCIIdan banyak faktor yang perlu dipertimbangkan. Kompresi data (dan enkripsi yangmungkin) ditangani oleh layer ini. Fungsi presentation layer antara lain: Untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam formatyang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level iniadalah perangkat lunak redirektor (redirector software), seperti layanan Workstation(dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing(VNC) atau Remote Desktop Protocol (RDP)). Contoh dari Pressentation layer: Gateway

Network components:

o   Gateway

o   Redirector

Protocols:

o   None

c.       Aplication Layer

Layer ini adalah yang paling “cerdas”, gateway berada pada layer ini. Gatewaymelakukan pekerjaan yang sama seperti sebuah router, tetapi ada perbedaan diantaramereka. Layer Application adalah penghubung utama antara aplikasi yang berjalan pada satu komputer dan resources network yang membutuhkan akses padanya. Layer Application adalah layer dimana user akan beroperasi padanya, protocol seperti FTP,telnet, SMTP, HTTP, POP3 berada pada layer Application. Fungsi application layer antara lain: Sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur  bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesankesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.

Contoh dari Application layer: Gateway

      Network components:

o   Gateway

      Protocols:

o   DNS; FTP

o   TFTP; BOOTP

o   SNMP; RLOGIN

o   SMTP; MIME;

o   NFS; FINGER

o   TELNET; NCP

o   APPC; AFP

o   SMB

Cara Mudah Sharing Koneksi Internet Modem USB Melalui Wifi Laptop (AdHoc)

Cara Mudah Sharing Koneksi Internet Modem USB Melalui Wifi Laptop (AdHoc)

Cara Mudah Sharing Koneksi Internet Modem USB Melalui Wifi Laptop (AdHoc) - Beberapa waktu yang lalu saya sudah sempat menulis tutorial yang menunjukan bagaimana caranya sharing koneksi internet modem USB melalui LAN. Itu berarti Anda sudah menjadikan komputer Anda sebagai router untuk komputer lainnya.

Beberapa dari Anda mungkin berpikir bagaimana caranya agar laptop Anda dapat berfungsi sebagai router juga. Dan tentunya bukan menggunkaan kabel lagi, melainkan menggunakan wifi adapter yang sudah terpasang pada laptop Anda. Dengan demikian, laptop Anda dapat berfungsi sebagai hotspot atau wifi router untuk perangkat lain seperti notebook/laptop, smartphone, dan perangkat lain yang memiliki wifi adapter.

Pada artikel ini saya akan mencoba memberikan petunjuk untuk Anda bagaimana caranya sharing koneksi internet melalui wifi laptop. Metode koneksi via wifi laptop ini dinamakan jaringan AdHoc, atau kalau versi nirkabelnya adalah jaringan peer-to-peer. Oke, kita lanjutkan ke pembahasan utama. Pada tutorial ini saya menggunakan sistem operasi windows 7, caranya pun sangat mudah. Anda bisa mengikuti step by step dibawah ini.

Yang pertama saya lakukan adalah sharing terlebih dahulu koneksi internet nya. Caranya sebagai berikut.

1. Buka Network and Sharing Center. Bisa melalui Control Panel --> Network and Internet --> Network and Sharing Center, atau juga dengan cara klik kanan icon network yang adadi pojok bawah kemudian pilih open Network and Sharing Center.

2. Setelah itu akan terlihat adapter yang statusnya terhubung ke internet. Dalam gambar ini adalah adapter modem yang saya beri nama "niko". Klik adapter tersebut "niko", kemudian pilih Properties.

3. Akan terbuka jendela baru. Pada bagian menu, pilih tab sharing.

4. Pada tab sharing, beri cek-box pada opsi "Allow other network .... ".

5. Kemudian pada bagian Home networking connection, pilih adapter Wireless Network Connection. Karena kita akan sharing koneksi internet-nya melalui jaringan wireless.

6. Setelah semua selesai, klik OK.

Setelah selesai sharing koneksi internet, selanjutnya kita akan membuat jaringan baru untuk koneksi ke perangkat lain. Jaringan ini disebut AdHoc.

1. Seperti tadi, masuk ke Network and Sharing Center. Kemudian klik Set Up a Connection or Network.

2. Akan terbuka jendela baru. Kemudian pilih Set up a wireless ad hoc (yang paling bawah). Jika sudah klik next.

3. Pada bagian ini klik saja next.

4. Masukan Network name, secutiry type, dan security key yang Anda inginkan. Apabila di jaringan AdHoc Anda tidak ingin diproteksi dengan security key (password), pada security type pilih opsi No Authentication (Open). Jika sudah klik next.

5. Kemudian akan mucul konfirmasi bahwa jaringan AdHoc yang kita buat tadi sudah siap digunakan.

6. Pada bagian network icon di pojok bawah, kita bisa lihat jaringan AdHoc Pintar Komputer yang bisa diakses oleh perangkat lain.

Cara Sharing File Menggunakan Kabel LAN

Teknik Komputer dan Jaringan

Cara Sharing File Menggunakan Kabel LAN

                Jika transfer file dan folder menggunakan kabel LAN maka keceoantan transfer akan sangat cepat mencapai 10mb - 15mb/s, karena LAN adalah media jaringan yang sangat baik dalam mentransfer data.Berikut langkah-langkah sharing file dengan menggunakan kabel LAN antara 2 komputer.

1.       Pertama tancapkan kabel UTP Cross ke port yang ada di komputer.

2.       Kemudian klik kanan pada network dan pilih Open Network and Sharing Center.

3.       Kemudian pilih Local Area Connection.

4.       Lalu klik properties, pilih Internet Protocol Version 4(TCP/Ipv4) dan klik properties.

5.       Lalu ketik IP sesuai dengan keinginan kita, tapi saya akan menggunakan IP kelas C yaitu 192.168.1.15, dan pada segment terakhir angka harus beda degan komputer lainnya. Kemudian klik OK

6.       Kemudian matikan firewall dengan cara masuk ke control panel -> system and security -> windows firewall -> turn windows on or off.

7.       Kemudian cek IP kita apakah sudah tersambung atau belum menggunakan perintah ping pada CMD, disini saya menggunakan IP 192.168.1.15.

8.       Jika sudah ada reply maka komputer sudah bisa untuk mengshare file.

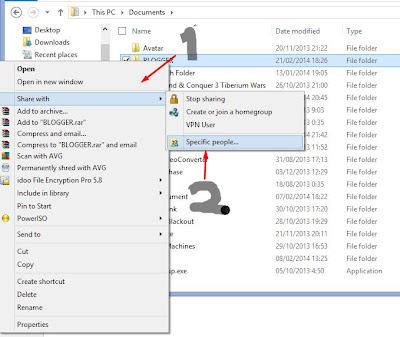

9.       Kemudian klik kanan folder yang akan di share lalu pilih share with dan pilih Specific people..

10.   Lalu pilih Everyone, lalu pilih Add, kemudian klik Everyone dan klik Share

11.   Kemudian klik Done.

12.   File berhasil di sharing.

Ad Hoc adalah jaringan Wireless tanpa menggunakan Access Point dan hanya menggunakan Wifi Adapter atau Wifi internal pada laptop. Ad Hoc sering digunakan untuk sharing file via Wifi jika tidak terdapat kabel untuk media jaringan.

Langkah-langkah untuk membuat Ad Hoc :

1.                  Perangkat yang tersedia 2 buah netbook/laptop (lebih dari 2 juga bisa), dan hidupkan netbook tersebut.

2.           Kemudian dalam keadaan netbook stanby klik tombol Start pilih Control Panel, kemudian klik Network And Sharing Center, akan muncul tampilan seperti ini.

3.                 Setelah itu saatnya untuk men-setting ad hoc dengan memilih dan klik Set Up A New Connection Or Network yang berada dibawah Change Your Networkig Settings,

4.                  Selanjutnya akan muncul tampilan yang ada tulisan Choose A Connection Option, kemudian pilih Set Up A Wireless Ad Hoc (Computer-To-Computer) Network dan klik Next.

5.                  Kemudian akan munul tampilan Set Up A Wireless Ad Hoc Network klik Next saja,

6.               Kemudian akan tampil lagi Give Your Network A Name And Choose Scurity Option, pada tahap ini membuat nama jaringan Ad Hoc dan keamanannya, dalam keamanan ada 3 tipe :

·    No Authentication (Open) adalah membuat jaringan Ad Hoc langsung menyambung tanpa kemaanan

·        WEP yaitu jaringan Ad Hoc dengan memberi password untuk bisa tersambung

·        WPA-2 Personal yaitu jaringan Ad Hoc dengan memberi password untuk bisa tersambung

Dan kami menggunakan No Authentication (Open), Setelah itu ceklis Save This Network untuk menyimpan jaringan Ad Hoc pada netbook atau tidak di ceklis dan itu hanya dapat digunakan sekali dan akan hilang jika sudah tidak di gunakan lagi, kemudian klik Next.

7.                  Kemudian muncul lagi tampilan seperti berikut

dan setelah itu dengan sendirinya akan tampil seperti dibawah ini, kemudian klik close.

8.                 Sekarang untuk mengkoneksikan netbook client dan mensharing file dari netbook server Ad Hoc, dan langkah ini masuk lagi pada Control Panel, dan tampilannya akan seperti ini, yang menunjukkan Ad Hoc sudah jadi, dan sekarang mensetting ip address dengan mengklik Wireless Network Connection (PTI).

9.                  kemudian akan muncul Wireless Network Connection Status dan di klik Properties, maka muncul Wireless Network Connection Properties,

dan setelah itu setting ip address dengan mengklik Internet Protocol version 4(TCP/IPv4) seperti pada gambar dibawah, yang perlu di isi ip address dan subnet mask, untuk default gateway di kosongkan karena tidak terkoneksi ke internet, ip address yang di gunakan adalah tipe C  (contoh: 198.162.1.1), untuk DNS server itu hanya buku alamat saat masuk ke internet dan menfilter alamat web, kemudian klik ok, klik ok lagi pada wireles network connection properties, kemudian close pada wireless network connection status.

10.              Kemudian setting file sharing supaya bisa share file pada jaringan Ad Hoc, pada tahap ini pilih file yang akan di share, setelah itu klik kanan pilih properties dan masuk pada tab sharing, kemudian klik share, maka akan ada Choose people to share with, klik tanda  pilih everyone dan klik Add, kemudian klik share, terlihat seperti gambar

11.              Kemudian akan tampil sharing items untuk konfigurasi file-file yang di sharing yang membutuhkan waktu beberapa detik sesuai ukuran besar kecil file yang ada dalam folder tersebut, kemudian secara otomatis tampil seperti pada gambar yang menandakan folder tersebut sudah di share,

Kemudian setting file sharing agar netbook lain bisa mengambil dan mengirim file tanpa keamanan, dengan masuk ke Control Panel dan klik Change advanced sharing settings maka akan ada pilihan seperti ini,

Kemudian pada Network Discovery pilih turn on, file and printer sharing pilih turn on, public folder sharing di turn on, kemudian pada password protected sharing di turn off, dan selesai untuk tahap share file

12.              Langkah selanjutnya setting pada netbook/laptop client agar bisa terkoneksi ke server, pada bagian Network di sebelah kanan bawah desktop di server di klik maka akan muncul seperti pada gambar

pada bagian Network di sebelah kanan bawah desktop client di klik maka akan muncul seperti pada gambar dan klik connect,

13.              Setelah itu konfigurasi ip address dengan mengklik Open network and sharing Center, klik wireless network connection status, kemudian klik properties muncul wireless connection properties klik dua kali pada internet protokol version 4(TCP/IPv4) maka akan muncul setting ip address, masukkan ip address sesuai ip server kecuali pada angka paling belakang (contoh: 198.168.1.(diisi terserah kecuali 1), kemudian klik OK, klik ok lagi pada wireles network connection properties, kemudian close pada wireless network connection status.

14.              Sekarang sudah bisa terkoneksi dan file sharing dari server sudah bisa di ambil dari folder yang di share oleh netbook/laptop server, seperti pada gambar dengan tahap klik file explorer atau klik start dan klik Computer, selanjutnya akan tampil file explorer, dan pada bagian kiri klik network maka di sebelah kanan akan muncul netbook/laptop yang terhubung, kemudian klik netbook/laptop server disitu akan muncul folder yang di share tadi.

15.              Dengan jaringan Ad Hoc bisa untuk dijalan Game yang mendukung multiplayer menggunakan LAN, jadi kita bisa memainkan permainan bersama dalam permainan di jaringan Ad Hoc.
